【はじめに】
本記事では、Porsche Panamera (970型) で発生したDTC P2181 / P3081 の診断事例を通じて、サーモスタッド開固着を測定値からどのように判断したかを実際の診断手順に沿って解説する。
【この記事で分かること】
・P2181、P3081入力時の診断方法
・MAP制御サーモスタッド開固着の判断方法
・暖機途中で確認すべき測定値
・ラジエターファン最大作動との関係
【診断対象車両】
メーカー：ポルシェ (Porsche)
車種：パナメーラ4 (Panamera4 / 970)
年式：2014年
車両型式：ABA-970CWA
エンジン型式：CWA
走行距離：168,000km
【症状概要】
お客様の訴え：エンジン警告灯点灯、インストルメントクラスター上に”ﾁｪｯｸｴﾝｼﾞﾝ、ｽﾀｰﾄ/ｽﾄｯﾌﾟ ｷﾉｳ ｼﾖｳﾃﾞｷﾏｾﾝ”と表示される。
現車確認内容：ご指摘の表示が点灯中のほか、ラジエターファンが最大風量で稼働している。
【入力故障コード（DTC）】
P2181_ｻｰﾓｽﾀｯﾄﾞが開位置で固着(信号ｴﾗｰ)
P3081_ｴﾝｼﾞﾝ水温ｴﾗｰ(信号ｴﾗｰ)
現在故障で入力あり
【診断条件・再現確認】
故障コードにサーモスタッド開固着と記載されていることから、完全冷間から暖気完了までの水温の変化を確認するため、また水温センサー信号の妥当性を評価するため一度完全冷間状態になるまで時間を空けてから点検を開始した。
【点検・測定結果】
①車両完全冷間時、測定値点検
・エンジン冷却水温(T020_ｴﾝｼﾞﾝ温度/測定値)
・ラジエターアウトプット水温(T025_温度、ﾗｼﾞｴﾀｰｱｳﾄﾌﾟｯﾄ/測定)
ともに外気温度や油温と差異なし。
よって各水温センサーの信号は正常と判断。
②暖気途中の測定値確認
エンジンを始動し、冷間時から暖気途中
・エンジン規定温度(T005_ｴﾝｼﾞﾝ規定温度)が高く
・エンジン冷却水温が低い状態で
・なおかつMAP制御型サーモスタッドの制御値(T140_ﾏｯﾌﾟ制御ｻｰﾓｽﾀｯﾄﾞ作動)が低い状態のとき
エンジン冷却水温とラジエターアウトプットの温度の差が少なく、両方の水温が同時に上昇してくる。
通常冷間時はサーモスタッドは閉じているためラジエター出口温度の上昇が遅れるはずだが、本件では両者が同時に上昇したため、サーモスタッドが閉じていない状態と判断。
③サーモスタッド単体点検
実際にサーモスタッドを取り外して点検する。

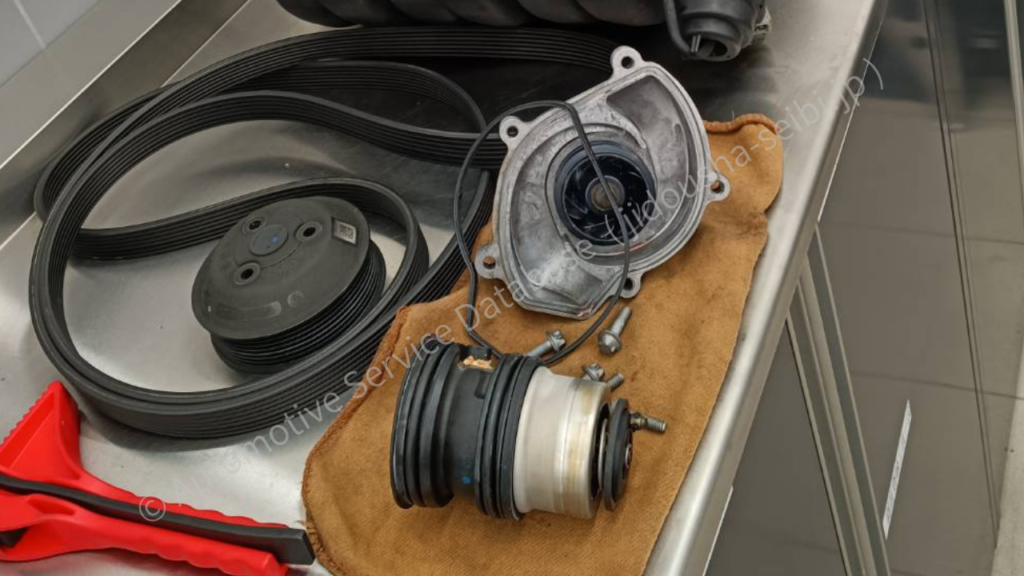

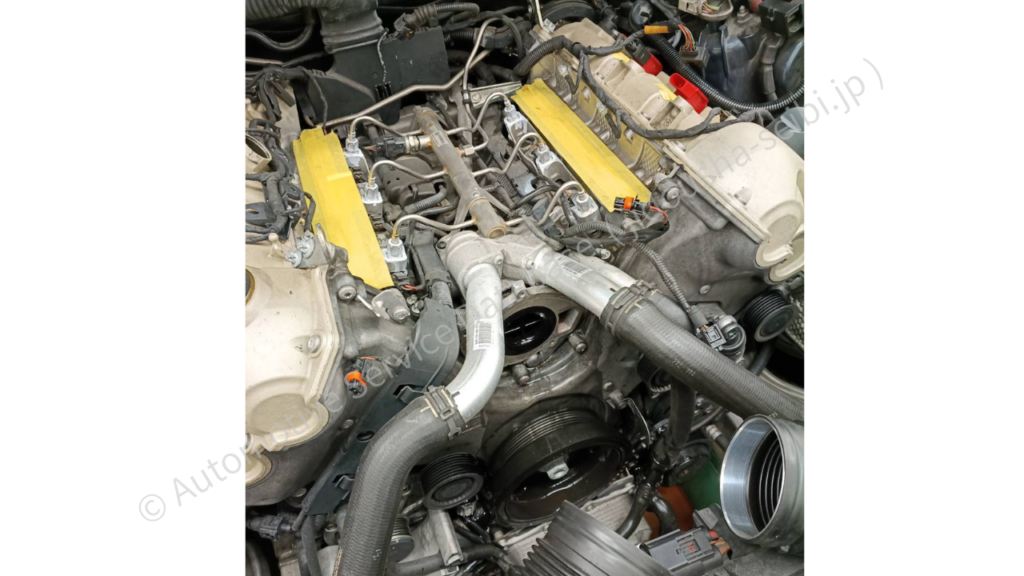

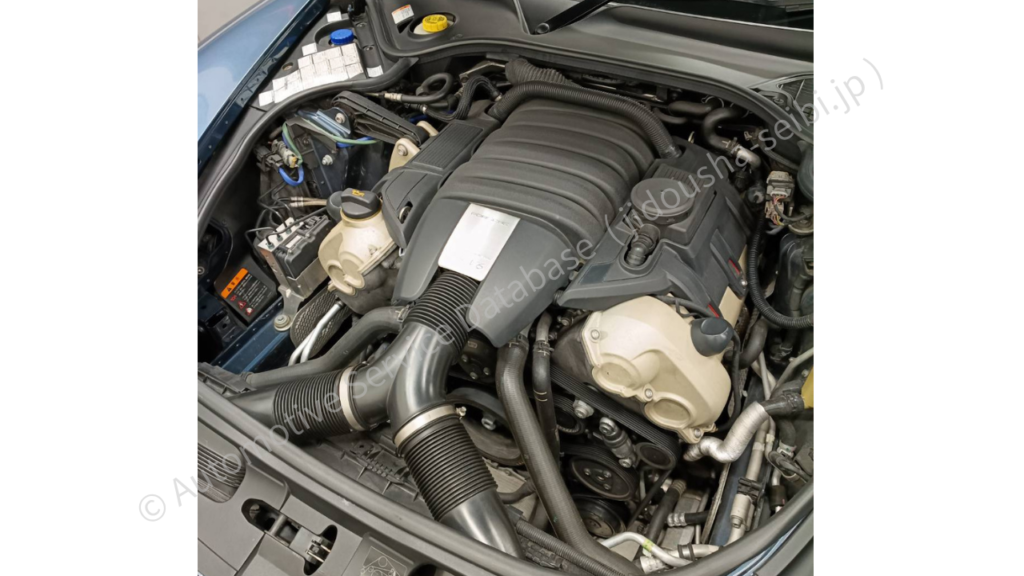

インテークマニホールドを取り外し、Vバンクの丁度谷の部分にあるウォーターポンプを取り外すとその向こうにサーモスタッドが現れる。

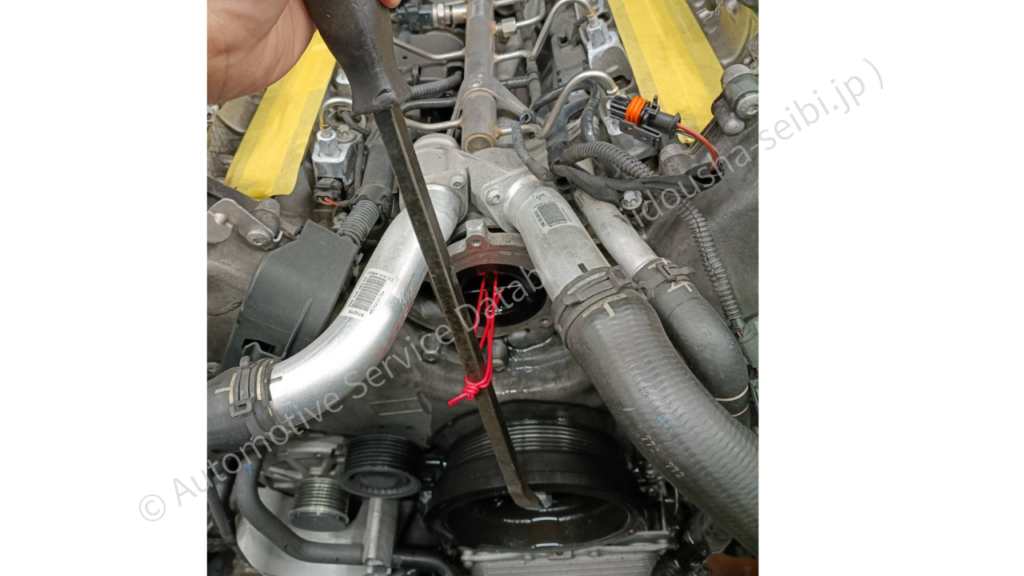

サーモスタッドはネジなどで固定はされておらず、ハウジングにはまっているだけだが、非常に硬くはまっているため、写真のようにバールと太い配線などを用いて取り外す。
実際にサーモスタッドを取り外すと開いた状態で固着しているのが目視確認できたため、サーモスタッド本体の不良が確定。
また他にご用命内容に関連する故障コードの入力がないため、ラジエターファンは水温系故障コード入力のためフェイルセーフにて最大風量になっており、スタートストップ故障表示もDMEに故障コードが入力したため表示されたものと判断。

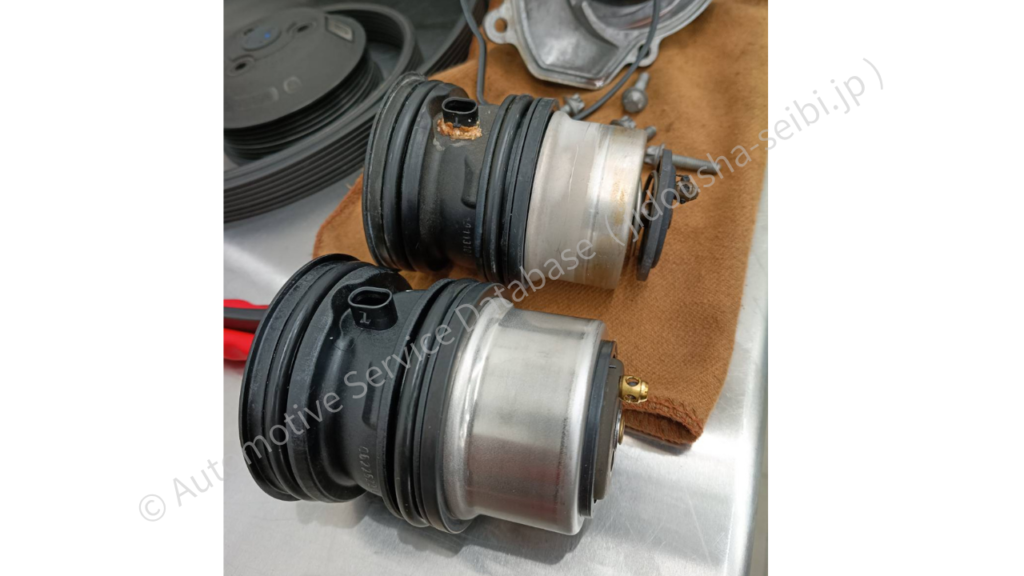

写真 (上：開固着した旧部品 / 下：新品)
【原因判明・対策内容】
原因：MAP制御型サーモスタッド(クーラントレギュレーター)の開固着
【作業後の確認結果】
MAP制御型サーモスタッドの交換を実施。 冷却水を充填しエア抜きを実施。
車両復元後、測定値を点検。
エンジン規定温度よりエンジン冷却水温度が低いときはラジエターアウトプット温度が上昇しない、またエンジン規定温度よりエンジン温度が高くなるとラジエターアウトプット温度が上昇する。
よってMAP制御型サーモスタッドが正常に作動するようになったと判断。
試乗中や試乗後はラジエターファンの作動の様子も正常になった。 症状改善を確認。
【まとめ・技術メモ】
今回はMAP制御型サーモスタッドの不良について紹介した。
フォルクスワーゲン系の <冷却水温が規定と異なる> という趣旨の故障コードは、水温センサーの特性ずれのほかに今回のようなサーモスタッド系統の不具合が原因の場合がある。この時、暖気後に故障コードを消去すると故障コードが再入力しないケースがある。特に、オーバーヒートしていないとき(サーモスタッドが閉じない方向の不具合のとき)だ。不具合の症状をよく観察し、必要に応じて完全冷間まで待ち暖気途中の様子も点検する必要がある。
<今回の診断ポイント>
今回の診断では
・完全冷間で測定値を確認
・暖機途中のラジエター出口温度を確認
・MAPサーモスタッド制御値と比較
この3点でサーモスタッド開固着を判断できた。
P2181・P3081では水温センサーだけでなく、暖機途中の測定値推移を見ることが診断の近道となる。
